CLQ型磁过滤器(0.1MPa)

一、使用条件

CLQ型磁过滤器适用于稀油润滑系统，它安装在稀油站回油管的末端，稀油润滑系统的回油经过磁过滤器流进油箱，它能滤出其它过滤器无法滤出的细小磁性杂质。 　　经过磁过滤器的油流速度推荐为0.23～0.59m/s。 　　NR-93 磁串为磁过滤器的磁芯。

二、技术参数

型号 公称压力MPa 公称通径DN(mm) 公称流量L/min 重量kg CLQ-25 0.1 25 10 10 CLQ-50 50 63 29 CLQ-80 80 125 57 CLQ-125 125 250 77 CLQ-150 150 400 105 CLQ-200 200 630 177 CLQ-250 250 1000 248 CLQ-300 300 1600 417

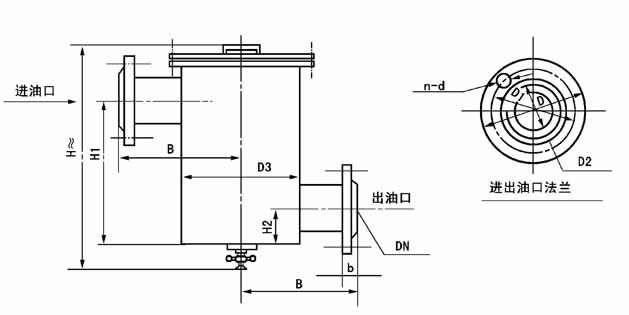

三、外形尺寸

型号 DN D D1 D2 D3 H≈ H1 H2 B d n b CLQ-25 25 115 85 65 150 405 250 50 140 14 4 18 CLQ-50 50 160 125 100 190 558 360 65 180 18 4 18 CLQ-80 80 195 160 135 290 605 355 80 230 18 4 20 CLQ-125 125 245 210 185 330 665 390 105 265 18 8 24 CLQ-150 150 280 240 210 400 700 410 120 300 23 8 24 CLQ-200 200 335 295 265 505 770 435 150 355 23 8 24 CLQ-250 250 390 350 320 600 900 525 180 425 23 12 26 CLQ-300 300 440 400 368 756 1045 635 230 500 23 12 28

连接法兰按JB 81-59的规定(PN=1MPa)

四、标记示例

公称通径为50mm 的磁过滤器 　　CLQ-50　 过滤器
