管夹和管托架

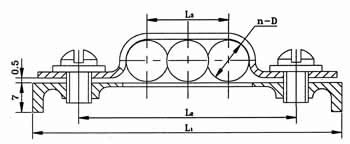

● 管夹

代号（订货号）	管子外径D	夹管数n	L1	L2	L3	重量（kg）
ZY619.1.00	6	1	40	24	-	0.02
ZY619.2.00		2	47	31	7	0.03
ZY619.3.00		3	54	38	14	0.03
ZY619.4.00		4	61	45	21	0.03
ZY619.5.00		5	68	52	28	0.03
ZY619.6.00		6	75	59	35	0.04

ZY620.1.00	8	1	44	28	-	0.02
ZY620.2.00		2	54	38	9	0.03
ZY620.3.00		3	62	46	18	0.03
ZY620.4.00		4	71	55	27	0.04
ZY620.5.00		5	80	64	36	0.04
ZY620.6.00		6	89	73	45	0.04
ZY620.7.00		7	98	82	54	0.04
ZY620.8.00		8	107	91	63	0.05

ZY621.1.00	10	1	46	30	-	0.03
ZY621.2.00		2	58	42	11	0.03
ZY621.3.00		3	68	52	22	0.04
ZY621.4.00		4	79	63	33	0.04

ZY631.1.00	14	1	54	38	-	0.04
ZY631.2.00		2	70	54	15	0.04
ZY631.3.00		3	84	68	30	0.05

　　标记示例：夹管数n为1，管子外径D为6的管夹；管夹1×Φ6 ZY619.1.00

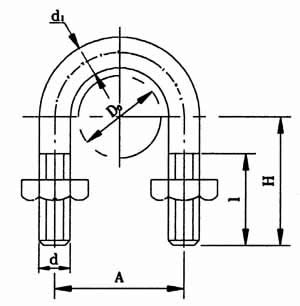

● U型螺栓

代号	管子外径(do)	A	H	d	l	d1	螺母个数	重量
ZY628.1.00	14	21	24.5	M6	18	6	2	0.022
ZY628.2.00	18	25	27	M6	18	6		0.024
ZY628.3.00	22	31	34.5	M8	25	8		0.058
ZY628.4.00	28	37	38.5	M8		8		0.066
ZY628.5.00	34	44	40	M10		10		0.072
ZY628.6.00	42	54	47					0.132
ZY628.7.00	48	60	49					0.142
ZY628.8.00	60	74	56	M12	28	12		0.203
ZY628.9.00	219	248	149	M20	70	20	4	1.946
ZY628.11.00	76	90	80	M12	50	12		0.324
ZY628.12.00	89	103	80.5	M16	60	16		0.354
ZY628.13.00	114	132	97					0.766
ZY628.14.00	140	158	104					0.866
ZY628.15.00	168	186	116					0.966
ZY628.16.00	273	302	173	M20	70	20		2.276
ZY628.17.00	325	352	199	M20		20		2.598
ZY628.18.00	368	402	222	M24		24		4.268
ZY628.19.00	406	436	278	M24	95	24	4	4.648

　　标记示例：U型螺栓14 ZY628.1.00
